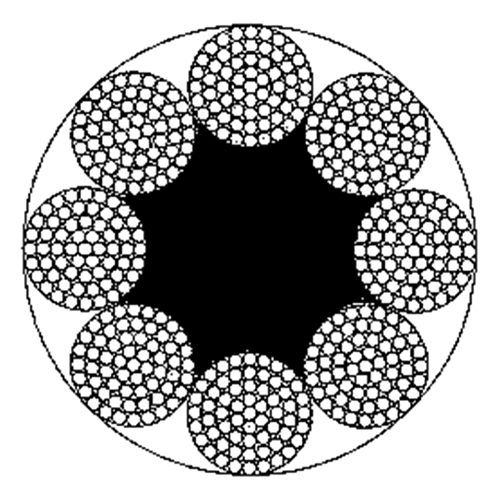

钢丝绳结构:8x61+FC 股结构:(1+6+12+18+24)
|
钢丝绳 公称 直径 mm |
参考质量 kg/100m
|
钢丝绳公称抗拉强度 MPa |
||||||||
|
1570 |
1670 |
1770 |
1870
|
|||||||
|
钢丝绳最小破断拉力 kN |
||||||||||
|
纤维芯钢丝绳 |
钢芯 钢丝绳 |
纤维芯钢丝绳 |
钢芯 钢丝绳 |
纤维芯钢丝绳 |
钢芯 钢丝绳 |
纤维芯钢丝绳 |
钢芯 钢丝绳 |
纤维芯钢丝绳 |
钢芯 钢丝绳 |
|
|
60 62 64 66 68 70 72 74 76 78 80 82 84 86 88 90 92 94 96 98 100 102 104 106 108 110 112 114 |
1280 1370 1460 1550 1650 1740 1850 1950 2060 2170 2280 2390 2510 2630 2760 2880 3010 3150 3280 3420 3560 3700 3850 4000 4150 4310 4470 4630
|
1490 1600 1700 1810 1920 2030 2150 2270 2400 2520 2660 2790 2930 3070 3210 3360 3510 3670 3820 3990 4150 4320 4490 4660 4840 5020 5210 5390
|
1420 1510 1610 1720 1820 1930 2040 2160 2280 2400 2520 2650 2780 2910 3050 3190 3340 3480 3630 3780 3940 4100 4260 4430 4600 4770 4940 5120
|
1680 1790 1910 2030 2160 2280 2420 2550 2690 2840 2980 3140 3290 3450 3610 3780 3950 4120 4300 4480 4660 4850 5040 5240 5440 5640 5850 6060
|
1510 1610 1720 1830 1940 2050 2170 2300 2420 2550 2680 2820 2960 3100 3250 3400 3550 3700 3860 4030 4190 4360 4530 4710 4890 5070 5260 5450
|
1790 1910 2030 2160 2290 2430 2570 2720 2860 3020 3170 3340 3500 3670 3840 4020 4200 4380 4570 4760 4960 5160 5360 5570 5790 6000 6220 6450
|
1600 1710 1820 1940 2050 2180 2300 2430 2570 2700 2840 2990 3130 3290 3440 3600 3760 3930 4090 4270 4440 4620 4810 4990 5180 5380 5570 5770
|
1890 2020 2150 2290 2430 2580 2730 2880 3040 3200 3360 3530 3710 3890 4070 4260 4450 4640 4840 5050 5260 5470 5690 5910 6130 6360 6590 6830
|
1690 1800 1920 2040 2170 2300 2430 2570 2710 2860 3000 3160 3310 3470 3630 3800 3970 4150 4330 4510 4690 4880 5080 5270 5470 5680 5890 6100
|
2000 2130 2270 2420 2570 2720 2880 3040 3210 3380 3550 3730 3920 4110 4300 4500 4700 4910 5120 5330 5550 5780 6010 6240 6480 6720 6970 7220
|
|
注：最小钢丝破断拉力总和=钢丝绳最小破断拉力×1.332（纤维芯）或1.483（钢芯）。 |
||||||||||
