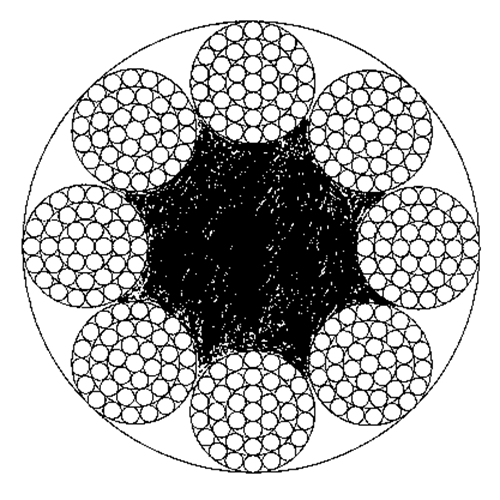

钢丝绳结构:8x37+FC 股结构:(1+6+12+18)
|
钢丝绳 公称 直径 mm |
参考质量 kg/100m
|
钢丝绳公称抗拉强度 MPa |
||||||||
|
1570 |
1670 |
1770 |
1870
|
|||||||
|
钢丝绳最小破断拉力 kN |
||||||||||
|
纤维芯钢丝绳 |
钢芯 钢丝绳 |
纤维芯钢丝绳 |
钢芯 钢丝绳 |
纤维芯钢丝绳 |
钢芯 钢丝绳 |
纤维芯钢丝绳 |
钢芯 钢丝绳 |
纤维芯钢丝绳 |
钢芯 钢丝绳 |
|
|
60 62 64 66 68 70 72 74 76 78 80 82 84 86 |
1280 1370 1460 1550 1650 1740 1850 1950 2060 2170 2280 2390 2510 2630 |
1510 1610 1720 1830 1940 2060 2180 2300 2430 2560 2690 2820 2960 3110 |
1480 1580 1680 1780 1890 2010 2120 2240 2370 2490 2620 2760 2890 3030 |
1750 1870 1990 2120 2250 2380 2520 2670 2810 2960 3110 3270 3430 3600 |
1570 1680 1790 1900 2020 2140 2260 2390 2520 2650 2790 2930 3080 3220 |
1860 1990 2120 2260 2390 2540 2680 2830 2990 3150 3310 3480 3650 3830 |
1660 1780 1890 2010 2140 2260 2390 2530 2670 2810 2960 3110 3260 3420 |
1980 2110 2250 2390 2540 2690 2840 3000 3170 3340 3510 3690 3870 4060 |
1760 1880 2000 2130 2260 2390 2530 2670 2820 2970 3120 3280 3440 3610 |
2090 2230 2370 2530 2680 2840 3010 3170 3350 3530 3710 3900 4090 4290 |
|
注：最小钢丝破断拉力总和=钢丝绳最小破断拉力×1.300（纤维芯）或1.448（钢芯）。 |
||||||||||
