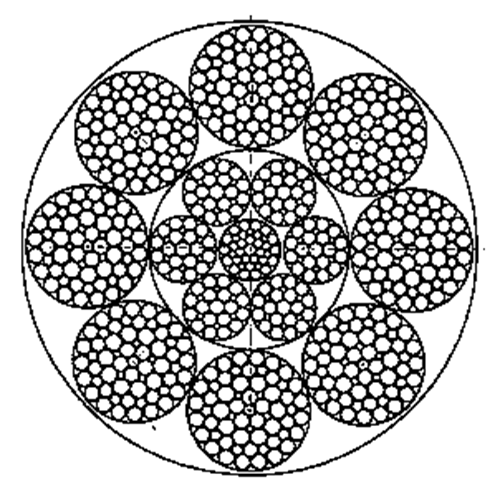

钢丝绳结构： 8×61FWS+IWRC股结构：（1+5+5F+10+10/10+20）
|
钢丝绳 公称 直径 mm |
参考质量 kg/100m
|
钢丝绳公称抗拉强度 MPa |
||||||||
|
1570 |
1670 |
1770 |
1870
|
|||||||
|
钢丝绳最小破断拉力 kN |
||||||||||
|
纤维芯钢丝绳 |
钢芯 钢丝绳 |
纤维芯钢丝绳 |
钢芯 钢丝绳 |
纤维芯钢丝绳 |
钢芯 钢丝绳 |
纤维芯钢丝绳 |
钢芯 钢丝绳 |
纤维芯钢丝绳 |
钢芯 钢丝绳 |
|
|
60 62 64 66 68 70 72 74 76 78 80 82 84 86 88 |
1370 1460 1560 1660 1760 1860 1970 2080 2190 2310 2430 2560 2680 2810 2940 |
1640 1750 1860 1980 2100 2230 2360 2490 2630 2770 2910 3060 3210 3370 3520 |
1660 1770 1880 2000 2130 2250 2380 2520 2660 2800 2940 3090 3250 3400 3560 |
1960 2090 2230 2370 2510 2660 2820 2970 3140 3300 3480 3650 3830 4020 4210 |
1760 1880 2000 2130 2260 2400 2540 2680 2830 2980 3130 3290 3450 3620 3790 |
2080 2220 2370 2520 2670 2830 3000 3160 3340 3520 3700 3890 4080 4270 4470 |
1870 1990 2120 2260 2400 2540 2690 2840 3000 3160 3320 3490 3660 3840 4020 |
2200 2350 2510 2670 2830 3000 3170 3350 3540 3730 3920 4120 4320 4530 4740 |
1970 2110 2240 2390 2530 2680 2840 3000 3160 3330 3510 3680 3870 4050 4240 |
2330 2490 2650 2820 2990 3170 3350 3540 3740 3940 4140 4350 4570 4790 5010 |
|
注：最小钢丝破断拉力总和=钢丝绳最小破断拉力×1.234（纤维芯）或1.374（钢芯）。 |
||||||||||
