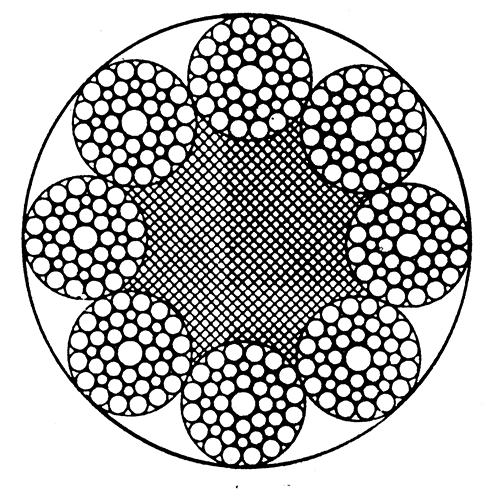

钢丝绳结构：8×41WS+FC股结构：（1＋8＋8/8＋16）
|
钢丝绳 公称 直径 mm |
参考质量 kg/100m
|
钢丝绳公称抗拉强度 MPa |
||||||||
|
1570 |
1670 |
1770 |
1870
|
|||||||
|
钢丝绳最小破断拉力 kN |
||||||||||
|
纤维芯钢丝绳 |
钢芯 钢丝绳 |
纤维芯钢丝绳 |
钢芯 钢丝绳 |
纤维芯钢丝绳 |
钢芯 钢丝绳 |
纤维芯钢丝绳 |
钢芯 钢丝绳 |
纤维芯钢丝绳 |
钢芯 钢丝绳 |
|
|
60 62 64 66 68 70 72 74 76 78 80 |
1350 1440 1540 1630 1730 1840 1940 2050 2170 2280 2400 |
1600 1710 1820 1940 2060 2180 2310 2440 2570 2710 2850 |
1660 1770 1880 2000 2130 2250 2380 2520 2660 2800 2940 |
1960 2090 2230 2370 2510 2660 2820 2970 3140 3300 3480 |
1760 1880 2000 2130 2260 2400 2540 2680 2830 2980 3130 |
2080 2220 2370 2520 2670 2830 3000 3160 3340 3520 3700 |
1870 1990 2120 2260 2400 2540 2690 2840 3000 3160 3320 |
2200 2350 2510 2670 2830 3000 3170 3350 3540 3730 3920 |
1970 2110 2240 2390 2530 2680 2840 3000 3160 3330 3510 |
2330 2490 2650 2820 2990 3170 3350 3540 3740 3940 4140 |
|
注：最小钢丝破断拉力总和=钢丝绳最小破断拉力×1.226（纤维芯）或1.374（钢芯）。 |
||||||||||
