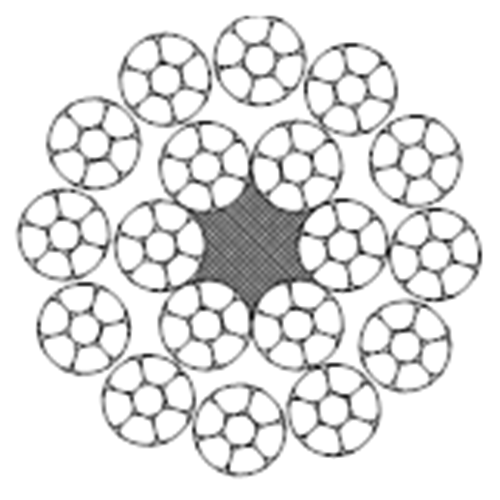

钢丝绳结构： 18×K7-FC股结构：（1＋6）
|
钢丝绳 公称直径 mm |
参考重量 kg/100m |
钢丝绳公称抗拉强度 MPa |
||||||||||
|
1570 |
1670 |
1770 |
1870 |
1960 |
||||||||
|
纤维芯 |
钢芯 |
钢丝绳最小破断拉力 kN |
||||||||||
|
纤维芯 |
钢芯 |
纤维芯 |
钢芯 |
纤维芯 |
钢芯 |
纤维芯 |
钢芯 |
纤维芯 |
钢芯 |
|||
|
18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58 60 |
138 171 207 246 289 335 384 437 494 553 617 683 753 827 904 984 1070 1150 1250 1340 1440 1540 |
152 188 227 271 318 368 423 481 543 609 679 752 829 910 995 1080 1180 1270 1370 1470 1580 1690 |
178 220 266 317 371 431 495 563 635 712 793 879 969 1060 1160 1270 1370 1490 1600 1720 1850 1980 |
188 232 281 335 393 455 523 595 672 753 839 929 1020 1120 1230 1340 1450 1570 1690 1820 1950 2090 |
189 234 283 337 395 458 526 599 676 758 844 935 1030 1130 1240 1350 1460 1580 1700 1830 1970 2100 |
200 247 299 356 418 484 556 633 714 801 892 989 1090 1200 1310 1420 1540 1670 1800 1940 2080 2220 |
201 248 300 357 419 486 558 634 716 803 895 991 1090 1200 1310 1430 1550 1680 1810 1940 2080 2230 |
212 262 317 377 443 513 589 671 757 849 946 1050 1160 1270 1390 1510 1640 1770 1910 2050 2200 2360 |
212 262 317 377 442 513 589 670 757 848 945 1050 1150 1270 1380 1510 1640 1770 1910 2050 2200 2360 |
224 277 335 399 468 542 623 709 800 897 999 1110 1220 1340 1460 1590 1730 1870 2020 2170 2330 2490 |
222 274 332 395 464 538 617 702 793 889 991 1100 1210 1330 1450 1580 1720 1850 2000 2150 2310 2470 |
235 290 351 418 490 569 653 743 838 940 1050 1160 1280 1400 1530 1670 1810 1960 2110 2270 2440 2610 |
|
注：最小钢丝破断拉力总和=钢丝绳最小破断拉力×1.283。 |
||||||||||||
