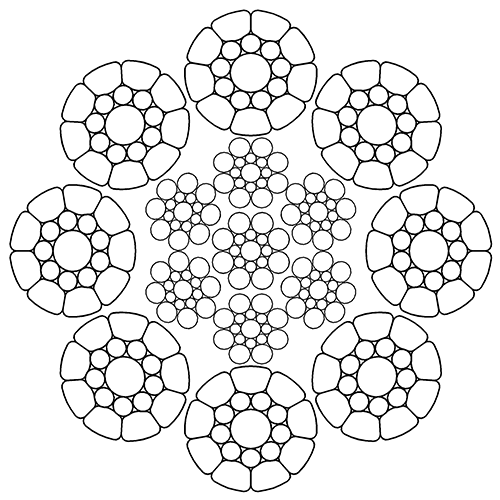

钢丝绳结构： 8×K19S-IWRC股结构：（1＋9＋9）
|
钢丝绳 公称直径 mm |
参考重量 kg/100m |
钢丝绳公称抗拉强度 MPa |
||||||||
|
1570 |
1670 |
1770 |
1870 |
|||||||
|
纤维芯 |
钢芯 |
钢丝绳最小破断拉力 kN |
||||||||
|
纤维芯 |
钢芯 |
纤维芯 |
钢芯 |
纤维芯 |
钢芯 |
纤维芯 |
钢芯 |
|||
|
18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58 60 62 64 66 68 70 |
131 162 196 233 274 318 364 415 468 525 585 648 714 784 857 933 1010 1100 1180 1270 1360 1460 1560 1660 1760 1870 1980 |
160 198 240 285 335 388 446 507 572 642 715 792 873 958 1050 1140 1240 1340 1440 1550 1670 1780 1900 2030 2160 2290 2430 |
168 207 251 298 350 406 466 531 599 671 748 829 914 1000 1100 1190 1300 1400 1510 1620 1740 1870 1990 2120 2260 2400 2540 |
209 257 312 371 435 505 579 659 744 834 930 1030 1140 1250 1360 1480 1610 1740 1880 2020 2170 2320 2470 2640 2800 2980 3150 |
179 220 267 317 373 432 496 564 637 714 796 882 972 1070 1170 1270 1380 1490 1610 1730 1850 1980 2120 2260 2400 2550 2700 |
222 274 331 394 463 537 616 701 792 887 989 1100 1210 1330 1450 1580 1710 1850 2000 2150 2300 2460 2630 2800 2980 3170 3360 |
189 234 283 336 395 458 526 598 675 757 843 935 1030 1130 1240 1350 1460 1580 1700 1830 1960 2100 2250 2390 2540 2700 2860 |
235 290 351 418 491 569 653 743 839 941 1050 1160 1280 1400 1540 1670 1810 1960 2120 2280 2440 2610 2790 2970 3160 3360 3560 |
200 247 299 355 417 484 555 632 713 800 891 987 1090 1190 1310 1420 1540 1670 1800 1940 2080 2220 2370 2530 2690 2850 3020 |
248 307 371 442 518 601 690 785 886 994 1110 1230 1350 1480 1620 1770 1920 2070 2240 2400 2580 2760 2950 3140 3340 3550 3760 |
|
注：最小钢丝破断拉力总和=钢丝绳最小破断拉力×1.226（纤维芯）或1.374（钢芯）；其中8×K19S为纤维芯1.214，钢芯为1.360。 |
||||||||||
