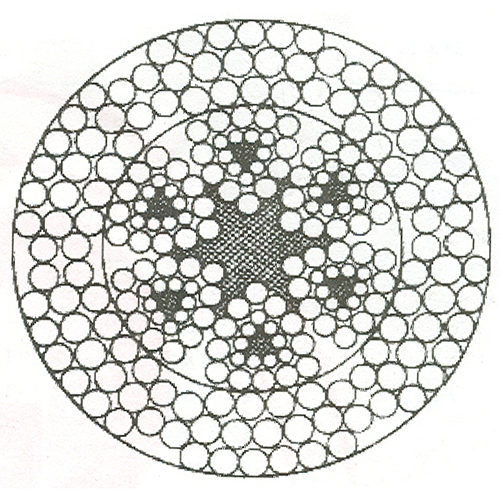

钢丝绳结构：6Q×19+6V×21+7FC
内股结构:(FC+9+12) 外股结构:(5+13+15)
|
钢丝绳 公称 直径 mm |
参考重量 kg/100m |
钢丝绳公称抗拉强度 MPa |
||||
|
1570 |
1670 |
1770 |
1870 |
|||
|
天然纤维芯 钢丝绳 |
合成纤维芯 钢丝绳 |
钢丝绳最小破断拉力 kN |
||||
|
40 42 44 46 48 50 52 54 56 58 60 |
656 723 794 868 945 1030 1110 1200 1290 1380 1480 |
643 709 778 851 926 1010 1090 1170 1260 1350 1450 |
904 997 1090 1200 1300 1410 1530 1650 1770 1900 2030 |
962 1060 1160 1270 1390 1500 1630 1750 1890 2020 2160 |
1020 1120 1230 1350 1470 1590 1720 1860 2000 2140 2290 |
1080 1190 1300 1420 1550 1680 1820 1960 2110 2260 2420 |
|
注：钢丝破断拉力总和=钢丝绳最小破断拉力×1.250 |
||||||
