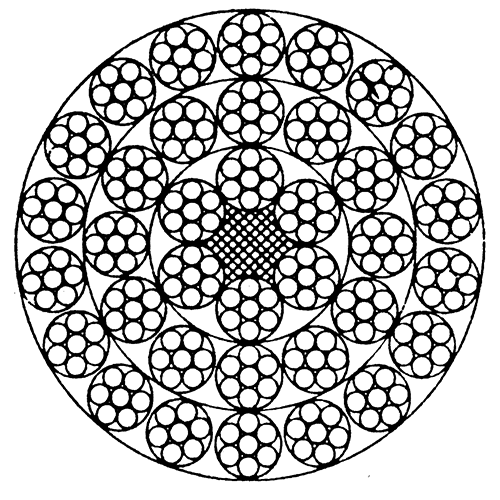

钢丝绳结构：36×7+FC股结构：（1＋6）
|
钢丝绳 公称 直径 mm |
参考重量 kg/100m |
钢丝绳公称抗拉强度 MPa |
||||||||
|
1570 |
1670 |
1770 |
1870 |
|||||||
|
钢丝绳最小破断拉力 kN |
||||||||||
|
纤维芯 钢丝绳 |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 |
|
|
16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 |
99.8 126 156 189 225 264 306 351 399 451 505 563 624 688 755 825 899 975 |
110 139 172 208 248 291 337 387 440 497 557 621 688 759 832 910 991 1080 |
124 157 193 234 279 327 379 435 495 559 627 698 774 853 936 1020 1110 1210 |
128 162 200 242 288 337 391 449 511 577 647 721 799 881 967 1060 1150 1250 |
132 167 206 249 296 348 403 463 527 595 667 743 823 907 996 1090 1190 1290 |
136 172 212 257 306 359 416 478 544 614 688 767 850 937 1030 1120 1220 1330 |
140 177 218 264 314 369 427 491 558 630 707 787 872 962 1060 1150 1260 1360 |
144 182 225 272 324 380 441 507 576 651 729 813 901 993 1090 1190 1300 1410 |
147 187 230 279 332 389 452 518 590 666 746 832 922 1020 1120 1220 1330 1440 |
152 193 238 288 343 402 466 535 609 687 771 859 951 1050 1150 1260 1370 1490 |
|
注：最小钢丝破断拉力总和=钢丝绳最小破断拉力×1.334，其中34×7为1.300。 |
||||||||||
