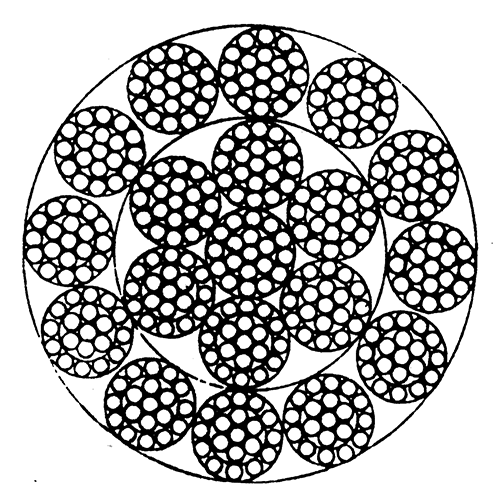

钢丝绳结构： 18×19+IWS股结构：（1＋6＋12）
|
钢丝绳 公称 直径 mm
|
参考重量 kg/100m |
钢丝绳公称抗拉强度 MPa |
||||||||||
|
1570 |
1670 |
1770 |
1870 |
1960
|
||||||||
|
钢丝绳最小破断拉力 kN |
||||||||||||
|
纤维芯 钢丝绳
|
钢芯 钢丝绳 |
纤维芯钢丝绳 |
钢芯钢丝绳 |
纤维芯钢丝绳 |
钢芯 钢丝绳 |
纤维芯钢丝绳 |
钢芯 钢丝绳 |
纤维芯钢丝绳 |
钢芯 钢丝绳 |
纤维芯钢丝绳 |
钢芯 钢丝绳 |
|
|
6 7 8 9 10 11 12 13 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58 60 |
14.0 19.1 25.0 31.6 39.0 47.2 56.2 65.9 76.4 99.8 126 156 189 225 264 306 351 399 451 505 563 624 688 755 825 899 975 1050 1140 1220 1310 1400 |
15.5 21.1 27.5 34.8 43.0 52.0 61.9 72.7 84.3 110 139 172 208 248 291 337 387 440 497 557 621 688 759 832 910 991 1080 1160 1250 1350 1450 1550 |
17.5 23.8 31.1 39.4 48.7 58.9 70.1 82.3 95.4 125 158 195 236 280 329 382 438 498 563 631 703 779 859 942 1030 1120 1220 1320 1420 1530 1640 1750 |
18.5 25.2 33.0 41.7 51.5 62.3 74.2 87.0 101 132 167 206 249 297 348 404 463 527 595 667 744 824 908 997 1090 1190 1290 1390 1500 1610 1730 1850 |
18.6 25.4 33.1 41.9 51.8 62.6 74.5 87.5 101 133 168 207 251 298 350 406 466 530 598 671 748 828 913 1000 1100 1190 1290 1400 1510 1620 1740 1860 |
19.7 26.8 35.1 44.4 54.8 66.3 78.9 92.6 107 140 177 219 265 316 370 429 493 561 633 710 791 876 966 1060 1160 1260 1370 1480 1600 1720 1840 1970 |
19.8 26.9 35.1 44.4 54.9 66.4 79.0 92.7 108 140 178 219 266 316 371 430 494 562 634 711 792 878 968 1060 1160 1260 1370 1480 1600 1720 1850 1980 |
20.9 28.4 37.2 47.0 58.1 70.2 83.6 98.1 114 149 188 232 281 334 392 455 523 594 671 752 838 929 1020 1120 1230 1340 1450 1570 1690 1820 1950 2090 |
20.9 28.4 37.1 47.0 58.0 70.1 83.5 98.0 114 148 188 232 281 334 392 454 522 594 670 751 837 928 1020 1120 1230 1340 1450 1570 1690 1820 1950 2090 |
22.1 30.1 39.3 49.7 61.3 74.2 88.3 104 120 157 199 245 297 353 415 481 552 628 709 795 886 981 1080 1190 1300 1410 1530 1660 1790 1920 2060 2210 |
21.9 29.8 38.9 49.2 60.8 73.5 87.5 103 119 156 197 243 294 350 411 476 547 622 702 787 877 972 1070 1180 1290 1400 1520 1640 1770 1910 2040 2190 |
23.1 31.5 41.1 52.1 64.3 77.8 92.6 109 126 165 208 257 311 370 435 504 579 658 743 833 928 1030 1130 1240 1360 1480 1610 1740 1870 2020 2160 2310 |
|
注：最小钢丝破断拉力总和=钢丝绳最小破断拉力×1.283(纤维芯)，其中17×7为1.250。 |
||||||||||||
